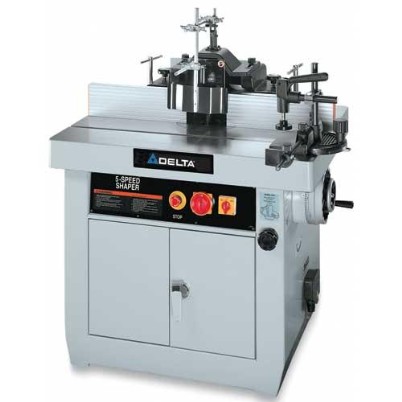

GÉNÉRAL SURPLUS 2000, GRAND-MÈRE , QUÉBEC , Toupie de production, model 43-792, Delta

Caractéristiques
Shaper de production avec table coulissante à 5 vitesses, incluant la machine de base avec un moteur de 7-1/2 HP, 3450 rpm, 3 ph. et frein automatique, 5 vitesses de rotation de l'arbre, table en fonte, mandrins interchangeables de 3/4" et de 1-1/4", mécanisme de retenue de la pièce et garde, guide, outils et manuel d'instructions. Le puissant moteur de 7-1/2 HP est muni d'un frein automatique qui arrête l'outil en quelques secondes. Le mécanisme pour la tension des courroies permet à l'opérateur de changer rapidement et facilement la vitesse de rotation de l'arbre. La pièce est retenue en place par un plaque à ressort qui sert également à protéger l'opérateur des copeaux. Le tout peut facilement être déplacé pour procéder au changement d'outils. Les arbres interchangeables peuvent être installés ou enlevés en l'espace de quelques secondes en serrant ou desserrant la noix avec l'outil spécial fourni avec la machine.. Trois différentes anneaux d'insertion en acier sont également fournies afin de pouvoir recevoir des porte-outils de diamètre variés. Les contrôles sont tous situés sur la partie avant de la machine et incluent un arrêt d'urgence surdimensionné, un contrôle avant/arrière pour changer la direction de la rotation de l'arbre, un interrupteur "start/stop" et une manette de verouillage de l'arbre pour changer le couteau ou remplacer l'arbre. La table de travail est faite de fonte d'alliage de qualité contrôlée, usinée et polie. Celle-ci mesure 31 3/4" X 39 5/8", ce qui permet de supporter facilement des pièces de grandes dimensions. Le guide est construit de fonte de première qualité et d'extrusion d'aluminium. Il est complètement ajustable. Il est également conçu pour recevoir un adaptateur pour l'évacuation des copeaux. Le guide à onglets de construction extra-robuste est muni d'une serre qui aide à garder bien en place les pièces les plus lourdes. Le cabinet de construction robuste est fait d'acier de haut calibre et est doté de deux portes donnant accès au mécanisme de poulies et courroies qui permet de changer les vitesses de rotation de l'arbre. Un interrupteur y est également installé afin d'empêcher la toupie de fonctionner si les portes ne sont pas fermées. Un volant surdimensionné situé sur le côté droit de la machine permet de monter ou baisser l'arbre. La porte est munie d'une poignée amovible qui limite l'accès à la machine aux personnes autorisées.

Spécifications MOTEUR

7-1/2 HP, 220V,3 phase, 3450 rpm, 60 Hz.,

ARBRE

Diamètres: 3/4" et 1-1/4" (19 and 32 mm) - Course: 5-3/4" (146 mm) - Hauteur maximum au-dessus de la table: Arbre de 3/4": 7" (178 mm); Arbre de 1-1/4": 9" (229 mm) - Capacité sous la noix: Arbre de 3/4": 3-7/8" (98 mm); Arbre de 1-1/4": 4-7/8" (124 mm) - Vitesse de rotation (avant et arrière): 3000, 4000, 6000, 8000 & 10,000 rpm - Frein de l'arbre: Automatique

TABLE DE FONTE

Dimension: 31-3/4" x 39-5/8" (806 x 1007 mm) Hauteur de la table: 34 1/2" (876mm) - Diamètre extérieur des anneaux: 1-3/4", 3", 6-1/4", 9-1/2" ( 44, 76, 159, 241 mm)

DIMENSIONS HORS-TOUT

Longueur: 40" (1016 mm) Largeur: 32" (813 mm) Hauteur: 65" (1651 mm)

POIDS
876 Lbs. (397 Kg)
